• 单模块25kVA，可根据负载量自动构成N+X冗余系统，保障负载
可靠运行
• 全模块化设计，功率模块、旁路模块、控制模块均为支持热插拔，在线消除故障，最大化系统可用性
高可靠
• 138-485Vac超宽电压输入范围，减少转电池次数，延长电池寿命低功耗
• 在线模式下，整机效率可达95.5%，比传统UPS节能50%以上，有效节约运营成本
智能电池管理
• 电池节数30-40节可调，易于利旧
• 智能充放电管理及电池休眠功能，延长电池寿命达50%轻松组网，易于管理
• 7寸LCD屏，支持多种语言，人机界面友好
• 标配SNMP卡、干接点卡，支持干接点、RS485、Modbus、
SNMP等通讯协议，可根据不同需求进行组网，管理简单特性与价值
• 中小企业数据中心、大企业区域总部
• 中心机房、调度中心、控制中心等
应用场景

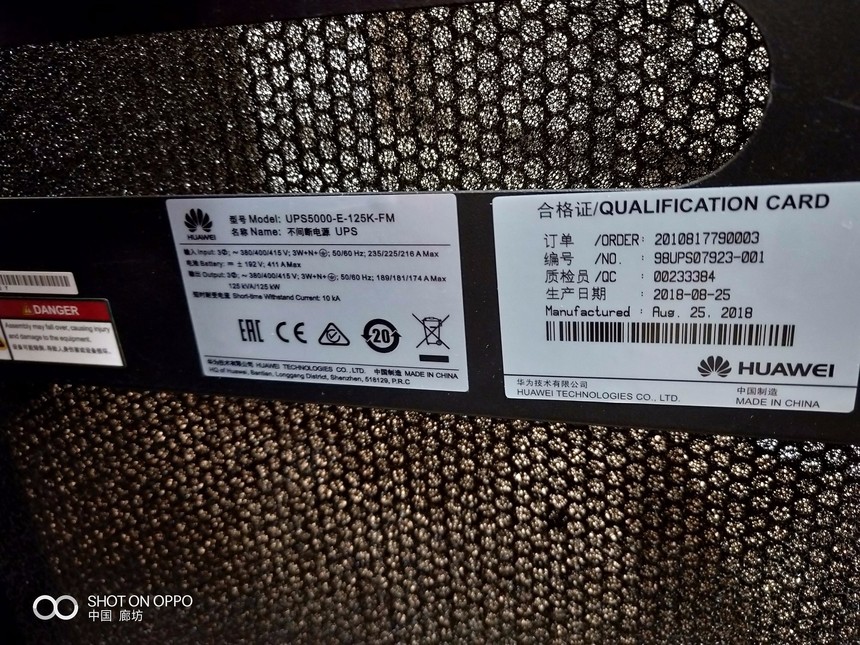

UPS5000-E-125K-F12525kVA功率模块
额定容量 (kVA/kW) 25 kVA/kW 50 kVA/kW 75 kVA/kW 100 kVA/kW 125 kVA/kW
功率模块数目 1 2 3 4 5
主路
输入
输入制式3Ph+N+PE
额定输入电压380/400/415Vac
输入电压范围138-485Vac
输入频率范围40-70Hz
输入电流谐波分量THDi<3% (线性满载)
输入功率因数0.99
旁路
输入
输入制式3Ph+N+PE
额定输入电压380/400/415Vac
旁路同步跟踪范围50/60 ± 6Hz
电池电池电压360-480Vdc (30-40节，电池节数可调，默认32节)
输出
输出制式3Ph+N+PE
额定电压380/400/415Vac±1%
频率同步状态，跟踪旁路输入 (市电模式)，50/60Hz±0.1% (电池模式)
波形失真100%线性负载下THDv<1%
过载能力110%负载60min后转旁路，125%负载10min后转旁路；150%负载1min后转旁路
系统
输出功率因数1
系统效率95.5%
进线方式上下进线
环境
工作温度0-40oC
储存温度-40-70oC
相对湿度0%-95% (无冷凝)
工作海拔高度1000m。若超出1000m，每100m降额1%
其他
高×宽×深 (mm) 2000×600×850
重量227kg 260kg 293kg 326kg 359kg
认证与标准
YD/1095-2008，EN/IEC 62040-1，EN/IEC 62040-2，EN/IEC 62040-3，泰尔，CE，RoHS，Reach，
WEEE 等
通讯功能干接点、RS485、SNMP
技术参数
